D971X-6/10/16對夾式電動軟密封蝶閥

在線咨詢免費電話

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

主要結束參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱	材料
閥體	WCB、QT4500、HT200、HT250
蝶板	WCB、QT4500、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

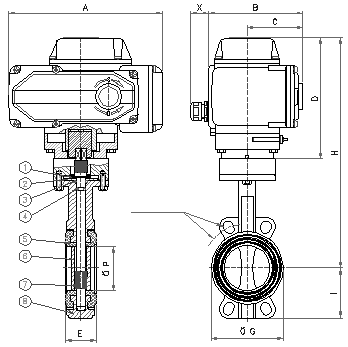

D971X-6/10/16對夾式電動軟密封蝶閥主要外形連接尺寸單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	44	125	48	125	48
65	46	70	453	125	125	130	44	145	48	145	48
80	46	83	478	125	125	150	48	160	88	160	88
100	52	105	519	125	125	170	48	180	88	180	88
125	56	115	713	325	245	200	88	210	88	210	88
150	56	137	749	325	245	225	88	240	8-22	240	8-22
200	60	164	843	325	245	280	88	295	8-22	295	8-22
250	68	206	947	363	313	335	128	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48

產品尺寸

溫馨提示：“D971X-6/10/16對夾式電動軟密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
